プロセスは3つの表示方法で確認でき、それぞれに応じた形式でダウンロードできます。本記事では、表示の種類とダウンロードの仕様をまとめています。
概要
画面上のビュー切り替えから、次の3つを切り替えられます。
- フロー表示…プロセス図。ノードとエッジで工程の流れを表します
- リスト表示…ノードを表形式で一覧します

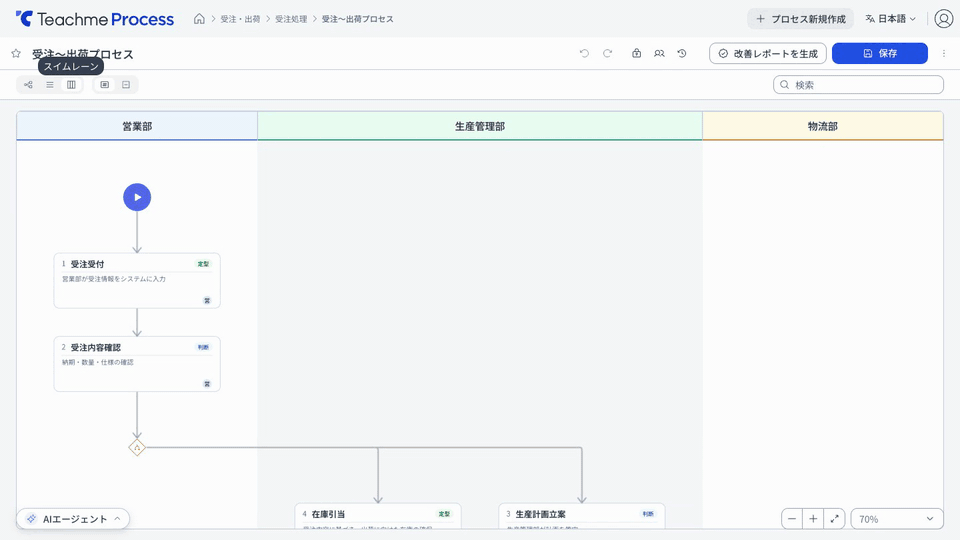

- スイムレーン表示…担当区分ごとにレーンを分けて表示します
仕様
初期表示
プロセスを開いたときの初期表示には、直近で選んだ表示が使われます。リンクなどで表示を指定した URL の場合は、その指定が優先されます。
表示ごとのダウンロード形式
ダウンロードメニューの項目は、表示中のモードに応じて出し分けられます。その表示では使えない項目は表示されません。

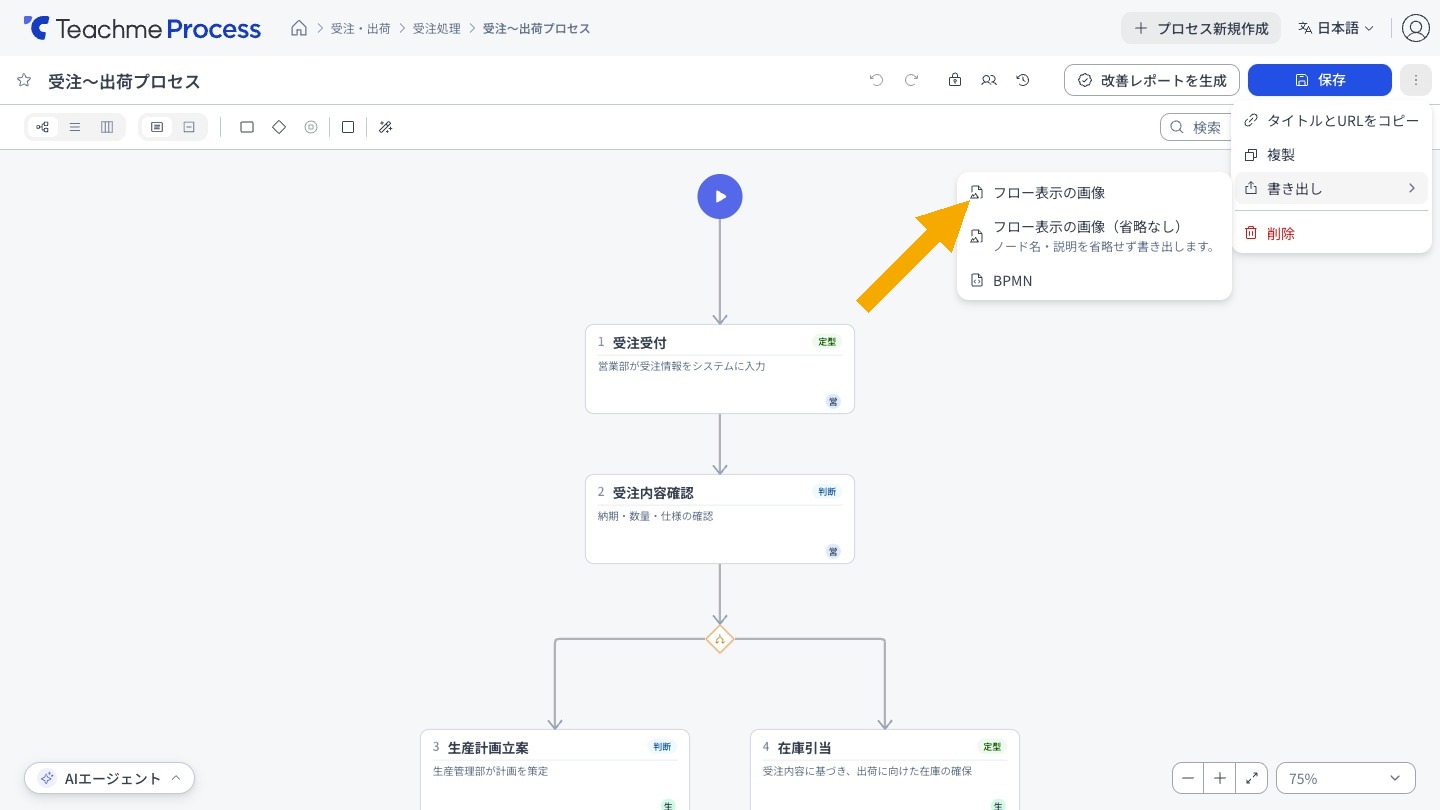

- フロー表示…プロセス図の画像（PNG）
- リスト表示…ノードリストの CSV
- スイムレーン表示…スイムレーンの画像（PNG）
リスト表示の列

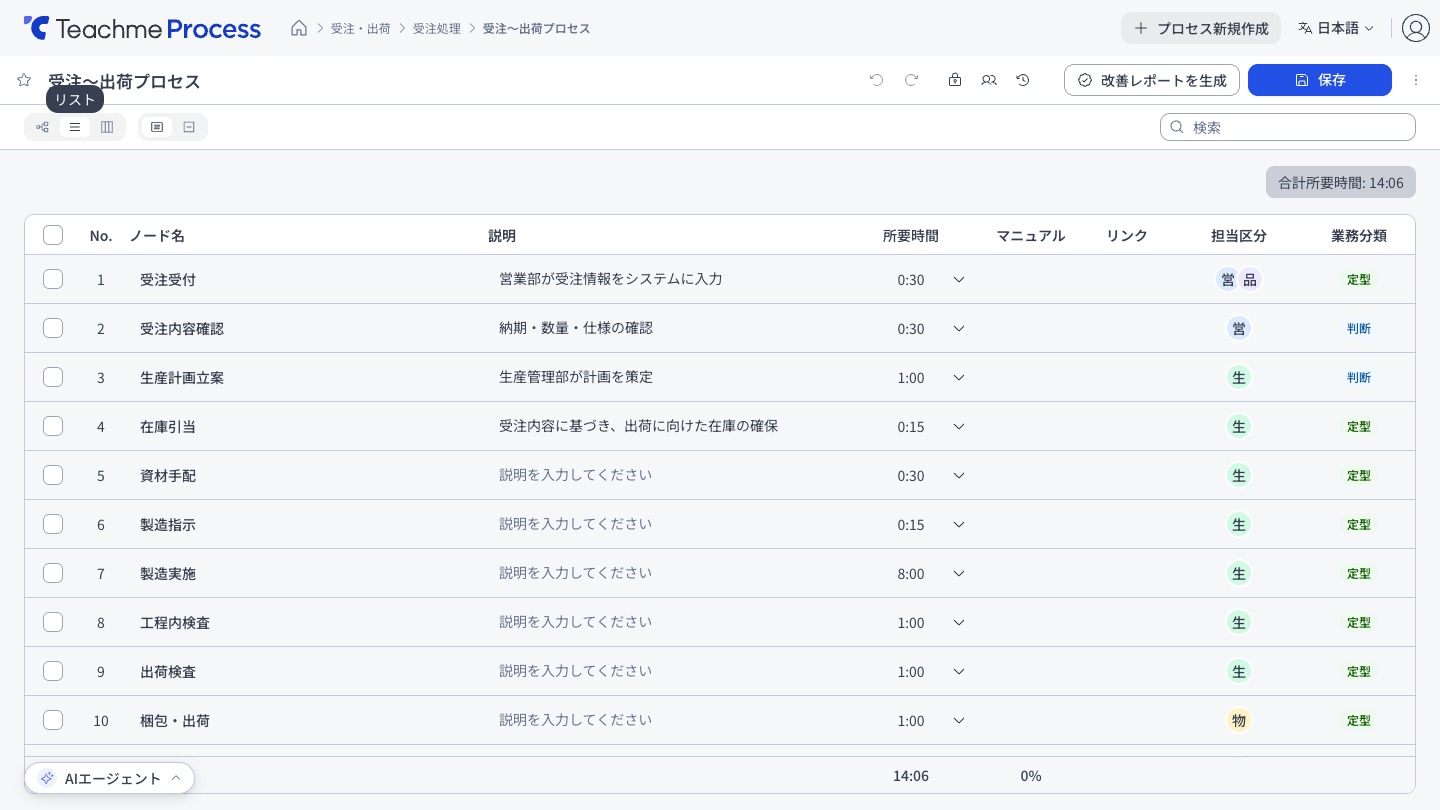

No. / ノード名 / 所要時間 / マニュアル / リンク / 担当区分 / 業務分類 の順に並びます。下端に所要時間の合計とマニュアルカバー率が表示されます。
CSV の内容
ノードリストの CSV は次の6列で出力されます。画面のリスト表示とは列が異なります。
No. / ノード名 / 所要時間（h:mm） / 説明 / 担当区分 / 業務分類
- 画面にある「マニュアル」「リンク」の列は CSV には含まれません
- 画面には無い「説明」が CSV には含まれます
- 所要時間は画面と同じ「時:分」の形式で出力されます
- 所要時間が未設定のノードは空欄で出力されます
- 1つのノードに複数の担当区分がある場合は、1つのセルに改行で並べて出力されます
画像出力
- ノードやエッジを選択したままでも、選択状態は画像に含まれません
- スイムレーン表示では、レーン名も画像に含まれます
- 開始ノードだけのプロセスでは画像をダウンロードできません
スイムレーン表示の注意点
- スイムレーンのレーン幅は内容に応じた一定の幅になります。画面の表示と出力した画像のレイアウトは揃います
- 担当区分が未設定のノードがある場合、左端に「未設定」レーンが表示されます
操作方法
フロー・ノードリスト・スイムレーン表示を切り替える
https://teachme.jp/8/manuals/45730607
表示を拡大・縮小、画面にあわせる
https://teachme.jp/8/manuals/45730678
プロセス図の画像やノードリストのCSVをダウンロードする
https://teachme.jp/8/manuals/45732161
