แผนภาพโปรเซสประกอบด้วย "โหนด" ที่แทนงานหรือการตัดสินใจ และ "เอดจ์ (ลูกศร)" ที่แทนลำดับของโหนดเหล่านั้น บทความนี้สรุปประเภทของโหนดและเอดจ์ รวมถึงข้อกำหนดในการเพิ่มและลบ
ภาพรวม
การเพิ่มและลบโหนดและเอดจ์จะดำเนินการในโหมดแก้ไข ในโหมดดูจะไม่สามารถเพิ่มหรือลบได้
ข้อกำหนด
ประเภทของโหนด
- โหนดเริ่มต้น…จุดเริ่มต้นของโปรเซส มีได้เพียง 1 โหนดต่อโปรเซส
- โหนดสิ้นสุด…จุดสิ้นสุดของโปรเซส มีได้เพียง 1 โหนดต่อโปรเซส
- โหนดการดำเนินการ…แทนงานที่ต้องปฏิบัติจริง สามารถตั้งค่าระยะเวลา ประเภทงาน ประเภทผู้รับผิดชอบ คู่มือ และอื่น ๆ ได้
- โหนดเงื่อนไข…แทนทางแยกตามเงื่อนไข
- โหนดรูปทรง…สามารถปรับขนาดได้
ขีดจำกัดต่าง ๆ
- โหนดการดำเนินการและโหนดเงื่อนไข…รวมกันได้สูงสุด50 โหนด
- โหนดรูปทรง…สูงสุด50 โหนด (แยกจากโหนดการดำเนินการและโหนดเงื่อนไข)
- โหนดเริ่มต้นและโหนดสิ้นสุด…มีได้อย่างละ 1 โหนด
ที่มุมขวาบนของแคนวาส จะแสดงจำนวนโหนดปัจจุบันในรูปแบบ "จำนวนโหนด: n / 50" ซึ่งจะแสดงแม้ในโหมดดู หากหน้าจอมีความกว้างน้อย ป้ายกำกับ "จำนวนโหนด:" จะถูกย่อ และแสดงเฉพาะตัวเลข "n / 50"
วิธีการเพิ่มโหนด
มี 3 วิธีดังต่อไปนี้
- เพิ่มโหนดถัดไปจาก "+" ที่จุดเชื่อมต่อของโหนด
- แทรกโหนดจาก "+" ที่อยู่กลางเอดจ์ (เอดจ์เดิมจะถูกแทนที่ด้วย 2 เส้น และโหนดที่อยู่ถัดไปจะถูกเลื่อนลง)
- ลากและวาง (Drag & Drop) จากแถบเครื่องมือไปยังแคนวาส
ไม่ว่าจะใช้วิธีใด โหนดที่เพิ่มจะถูกจัดวางตามกริด

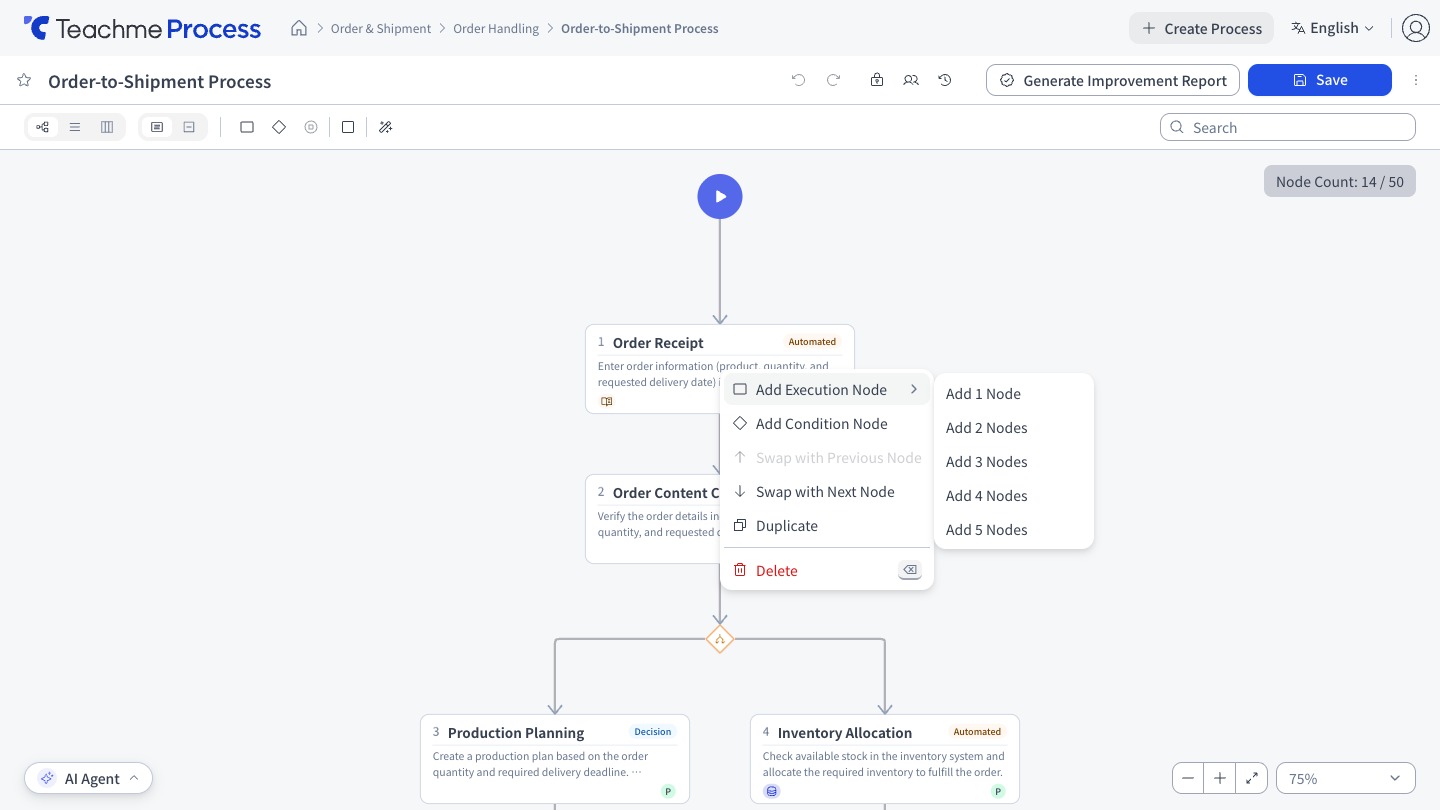

เมื่อเพิ่มจาก "+" ที่จุดเชื่อมต่อ สามารถเพิ่มโหนดการดำเนินการได้ครั้งละสูงสุด 5 โหนดพร้อมกัน จากโหนดเงื่อนไขสามารถเพิ่มได้เฉพาะโหนดการดำเนินการ และไม่สามารถเพิ่มโหนดเงื่อนไขซ้อนกันได้
กฎการเชื่อมต่อเอดจ์
- ไม่สามารถเชื่อมต่อเอดจ์แบบวนกลับไปยังโหนดต้นน้ำได้
- ไม่สามารถเริ่มเชื่อมต่อเอดจ์จากแฮนเดิล (จุดเชื่อมต่อ) ที่เป็นปลายทางได้
- หากนำเอดจ์เข้าใกล้แฮนเดิลที่ไม่สามารถเชื่อมต่อได้ แฮนเดิลนั้นจะแสดงเป็นสีแดง
พฤติกรรมเมื่อลบ
- เมื่อลบโหนด เอดจ์ที่เชื่อมต่ออยู่จะถูกลบพร้อมกันด้วย

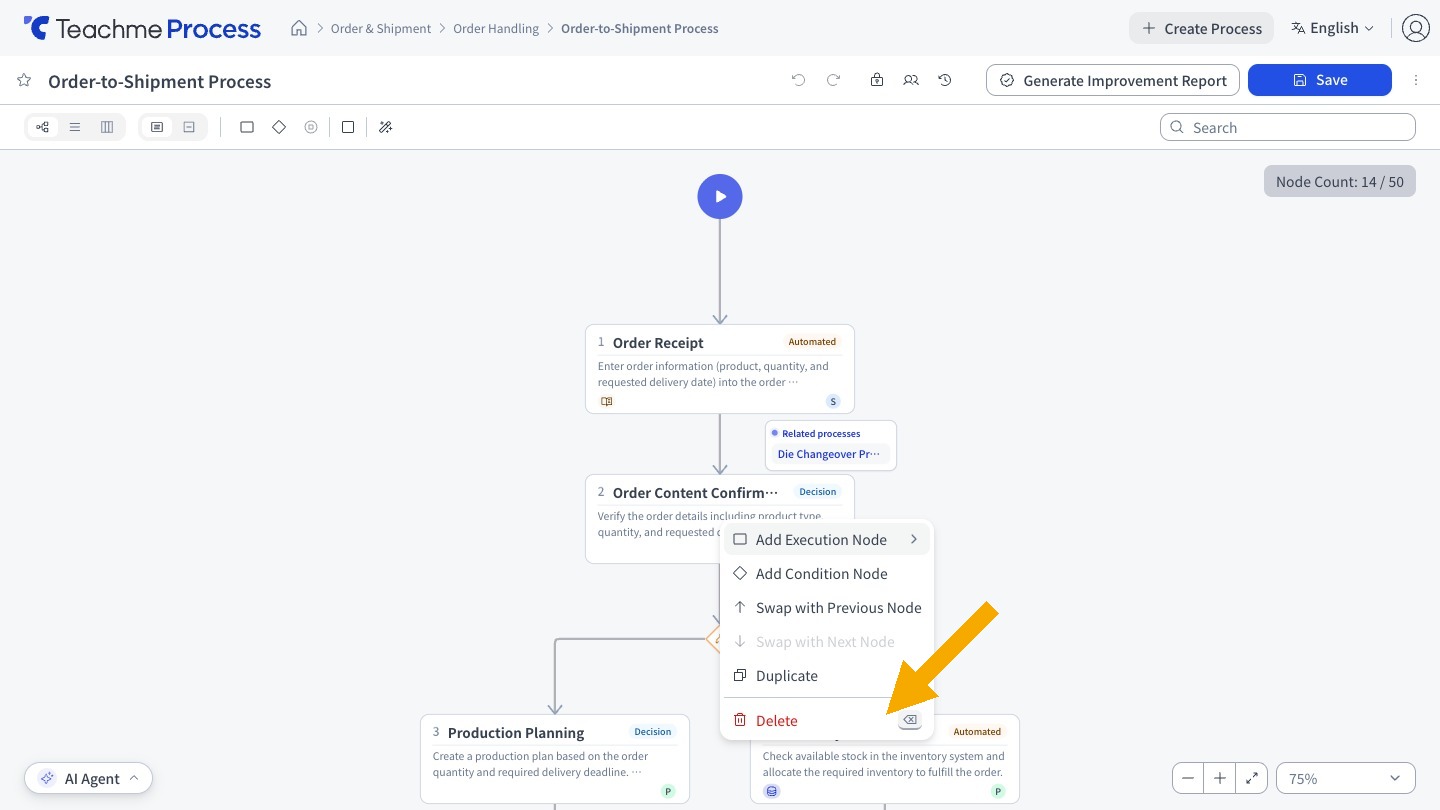

- สามารถลบได้จากปุ่ม Delete บนแป้นพิมพ์ เมนูคลิกขวา หรือแถบเครื่องมือเมื่อเลือกหลายโหนด (รองรับปุ่ม Delete บน Windows ด้วย)
- ไม่สามารถลบโหนดเริ่มต้นได้ หากการเลือกหลายโหนดรวมถึงโหนดเริ่มต้น โหนดอื่น ๆ นอกจากโหนดเริ่มต้นจะถูกลบ และเอดจ์ที่เชื่อมต่อกับโหนดเริ่มต้นก็จะไม่ถูกลบเช่นกัน
- การลบโหนดหลายโหนดพร้อมกันสามารถยกเลิกได้ด้วยการ Undo (เลิกทำ) เพียง 1 ครั้ง
วิธีการใช้งาน
เพิ่มโหนดการดำเนินการ
https://teachme.jp/8/manuals/50199697
เพิ่มโหนดเงื่อนไข
https://teachme.jp/8/manuals/50199708
เพิ่มโหนดสิ้นสุด
https://teachme.jp/8/manuals/50199718
เพิ่มโหนดจากเมนูคลิกขวา
https://teachme.jp/8/manuals/50199674
เพิ่มและลบเส้นเชื่อม
https://teachme.jp/8/manuals/50199729
แทรกโหนดในช่วงกลางของเส้นเชื่อม
https://teachme.jp/8/manuals/50199779
